土壌湿度計の改良～バッテリー容量アップと温度測定追加～

はじめに

土壌湿度計を作成し、19日間計測してみましたが、期待していたほど単純にはいきませんでした。

yshigu.net

観察して分かったことは次の通りです。

鉢植えと露地栽培では土壌環境が異なり、湿度の変化も大きく違う
同じナスビでも株によって欲しがる水分量が異なる
1箇所だけの測定では菜園全体の状態を把握できない
土壌湿度は水やりの目安にはなるが、最終的には野菜の状態も確認する必要がある

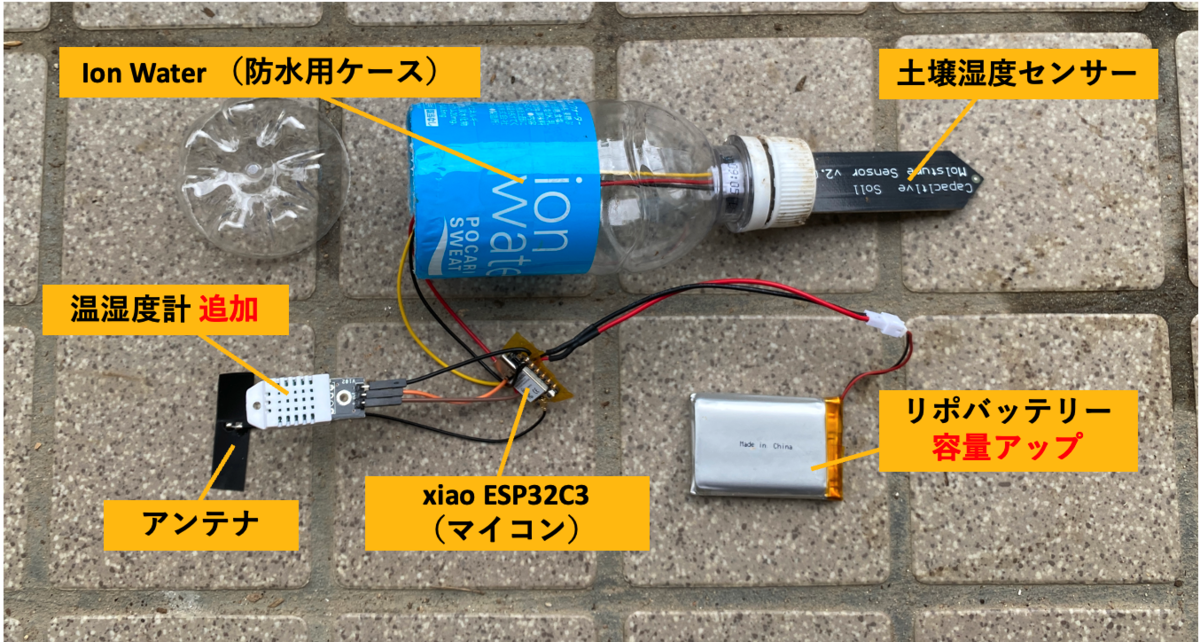

そこで、もう少し長期間観察するために測定器の改良を行いました。

1. リポバッテリーの容量アップ

これまではAliExpressで購入した800mAhのリポバッテリーを使用していました。

今回はAmazonで購入した1800mAh品へ交換し、連続運用時間の延長を目指します。

EEMBリチウムポリマー電池3.7 V 1800 mAh 953450 Lipo充電可能電池パック付きJSTコネクタ-購入前に機器とコネクタの極性を確認する

EEMB

Amazon

また、今回はコネクター接続としましたが、極性が異なっていたため、ピン配置を入れ替えて対応しました。

MKBKLLJY 10ペアJST-PH 2.0オスとメスコネクタケーブルUL1007 22AWG 100ミリメートル赤黒コネクタワイヤケーブルと熱収縮チューブ小さなドローン電池端子LEDリードライトストリップ自動車用 RCカートラック飛行機 RC FPV レーシングドローンヘリコプター用

MKBKLLJY

Amazon

2. 温湿度センサーを追加

毎年、ピーマンやパキラなどを廊下で越冬させています。

そこで、土壌湿度だけでなく温度も記録できるように、DHT22温湿度センサーを追加しました。

DHT22 デジタル温度湿度センサー 2個セットモジュールケーブル付きデジタル温湿度測定 Arduino用

Zakata

Amazon

回路を確認すると4.7kΩでプルアップされている構成でしたが、実測では約2.3kΩでした。

調べてみると1kΩ～10kΩ程度であれば問題なく動作するようです。

今回の接続は次のようにしました。

電源（VCC）：ESP32-C3のデジタルピンD4
データ線：D1

省電力化のため、測定時のみD4から電源を供給する構成としています。

マイコン側

温湿度センサーの読み取りには、

「DHT sensor library by Adafruit Ver.1.4.7」

を利用しました。

#include <WiFi.h>
#include <HTTPClient.h>
#include <DHT.h>
#include <Preferences.h>

Preferences preferences;

// ------------温湿度------------------------------------
#define TEMP_SW_PIN D4  //温湿度センサー 電源SW
#define DHTPIN D1       // DHT22のDATAピン
#define DHTTYPE DHT22   // 使用するセンサーの種類をDHT22に設定
DHT dht(DHTPIN, DHTTYPE);

// ------------WiFi------------------------------------
const char* ssid    = "XXXXXXXX";
const char* password  = "XXXXXXXX";
//デブロイのURL
const String url = "https://script.google.com/macros/s/XXXXXXXXXexec";


// ---------土壌センサー------------------------------------
float set_sleep_sec = 1 * 60 * 60;
#define MIN_MIST 50       //土壌センサー最小値
#define MAX_MIST 1400     //土壌センサー最大値
#define HUMI_PIN A2       //土壌センサー　Pin
#define HUMI_SW_PIN D3    //土壌センサー 電源SW　Pin

// ---------電圧読み取り------------------------------------
#define VOLT_PIN A0       //電圧読み取りPin

void setup() {
  Serial.begin(115200);
  pinMode( VOLT_PIN, INPUT);      //電圧センサー
  pinMode( HUMI_PIN, INPUT);      //土壌センサー
  pinMode( HUMI_SW_PIN, OUTPUT);  //土壌センサー電源SW
  pinMode( TEMP_SW_PIN, OUTPUT);  //温湿度センサー　電源SW

// ---------WiFi--------------------------------------------
  WiFi.mode(WIFI_STA);
  WiFi.disconnect();
  if ( WiFi.begin(ssid, password) != WL_DISCONNECTED){
   ESP.restart();
  }
  Serial.println(" ");
  while( WiFi.status() != WL_CONNECTED){
    delay(1000);
    Serial.print(".");
  }
  Serial.print("Connected to the WiFi network!");

  // 温湿度
  dht.begin();

  // 測定
  moist_send();

  //タイマー スリープ
  esp_sleep_enable_timer_wakeup( set_sleep_sec * 1000000LL * 1.006);
  esp_deep_sleep_start();
}

void loop() {

}

void moist_send(){
  // ---------フラッシュメモリ（不揮発性メモリ）-----------
  preferences.begin("my-app", false);   // "my-app"という名前空間で開始

  // ---------バッテリの電圧------------------------------
  char voltStr[8];
  uint32_t Vbatt = 0;

  for(int i = 0; i < 2; i++) {
    Vbatt = Vbatt + analogReadMilliVolts(A0); // ADC with correction
  }
  float Vbattf =  Vbatt  / 1000.0  ;     // attenuation ratio 1/2, mV --> V
  sprintf( voltStr, "%5.2f", Vbattf );
  Serial.print(" GetVolt");


  // ---------土壌センサー値------------------------------
  analogSetAttenuation(ADC_11db);
  digitalWrite(HUMI_SW_PIN, HIGH);  //土壌センサーon
  delay(2000);
  int valu = analogRead(HUMI_PIN);
  for ( int lopCun = 0; lopCun < 3 ; lopCun ++ ){
    delay(500);
    valu = valu + analogRead(HUMI_PIN);
  }
  valu = valu / 4;
  int valud = constrain(valu, MIN_MIST, MAX_MIST );
  int humidity = map( valud, MIN_MIST, MAX_MIST, 0, 100);

  digitalWrite(HUMI_SW_PIN, LOW);  //土壌センサーoff
  Serial.print(" GetMIST");


  // ---------温湿度センサー-------------------------------
  digitalWrite(TEMP_SW_PIN, HIGH);  //温湿度センサーon
  delay(2000);
  // Sensor readings may also be up to 2 seconds 'old' (its a very slow sensor)
  float h = dht.readHumidity();
  // Read temperature as Celsius (the default)
  float t = dht.readTemperature();

  digitalWrite(TEMP_SW_PIN, LOW);  //温湿度センサーoff

  // Check if any reads failed and exit early (to try again).
  if (isnan(h) || isnan(t) ) {
    Serial.println(F("Failed to read from DHT sensor!"));
    delay(2000);
    // return;
  }
  else{
    Serial.print(" GetTemp");
  }
  // ---------フラッシュメモリ（不揮発性メモリ）--------------
  // データの読み込み（存在しない場合はデフォルト値として0を返す）
  int counter = preferences.getInt("counter", 0);
  float humidity2 = preferences.getFloat("humidity", 0);
  int valu2 = preferences.getInt("valu", 0);

  if (humidity2 != 0.0 )   humidity = (humidity + humidity2) * 0.5 ;
  else  Serial.print("preferences getErr");

  if (valu2 != 0 )        valu = (valu + valu2) * 0.5 ;

  String urlFinal = url + "?humidity=" + String(humidity)+ "&humi=" + String(valu)+ "&volt=" + String(Vbattf)+ "&temp=" + String(t) ;

  // ---------デバック用------------------------------------
  Serial.printf( "counter: %d  humi:%s  volt:%s  temp:%s  ", counter, String(valu),String(Vbattf),  String(t) );

  // ---------隔回データ送信を構想-------------------------------
  if ( counter == 1 ){
    counter = 0;
    //送信するとき
  }
  else {
    counter = 1;
    //送信しないとき
  }

  // ---------WiFi出力----------------------------------------
  HTTPClient http;
  http.begin(urlFinal.c_str());
  http.setFollowRedirects(HTTPC_STRICT_FOLLOW_REDIRECTS);
  int httpCode = http.GET();

  if (httpCode == HTTP_CODE_OK) {
    String body = http.getString();
    Serial.print("HTTP_CODE_OK: ");
    Serial.println(body);
  } else if (httpCode <= 0) {
    Serial.println(http.errorToString(httpCode));
  }
  http.end();

  // ---------フラッシュメモリ（不揮発性メモリ）-------------------
  // データの保存
  preferences.putInt("counter", counter);
  preferences.putFloat("humidity", humidity);
  preferences.putInt("valu", counter);
  preferences.end();

  delay(3000);
}

土壌湿度データと合わせてGoogleスプレッドシートへ送信し、外出先からも確認できるようにしています。

function doGet(e) {
  const url = "https://docs.google.com/spreadsheets/d/1h2h98NdJ-HfWDlRHsKu6osUmajUAgOoGHKgm8bZempY/edit?gid=0#gid=0";
  const ss = SpreadsheetApp.openByUrl(url);
  const sheet = ss.getSheets()[0];
  const params = {
    "timestamp": new Date(),
    "humidity": e.parameter.humidity,
    "humi": e.parameter.humi,
    "volt": e.parameter.volt,
    "temp": e.parameter.temp
  };
  sheet.appendRow(Object.values(params));
  return ContentService.createTextOutput('sccess');
}
