温度表示をOLEDからe-Paperへ刷新

2月25日

• 要旨

  温度計の表示をe-Paperにしてみました。


• 経緯

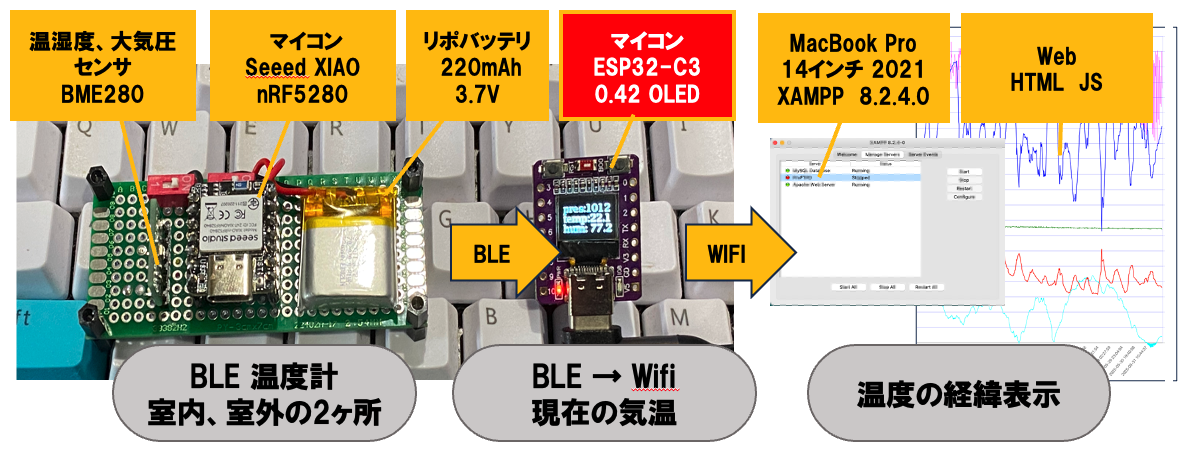

  ・我が家では、屋外（窓の外）と室内（廊下）の2か所で温度を観測しています。
  ・温度計はバッテリー駆動のため、低消費電力モード（5μA）で動作させています。屋外設置のため、通信方式は無線（Bluetooth）を採用しています。

  ・温度計の情報を受信し、Macへ送信する中継器を用意していましたが、この部分を改良することにしました。

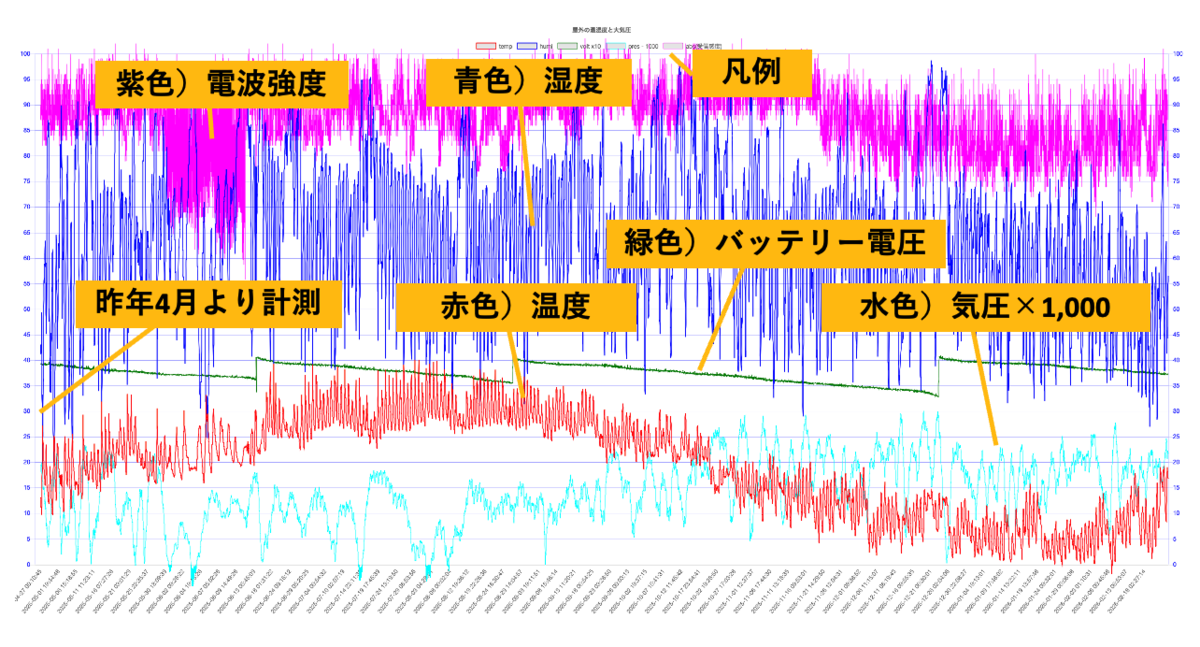

  　＜温度の記録＞

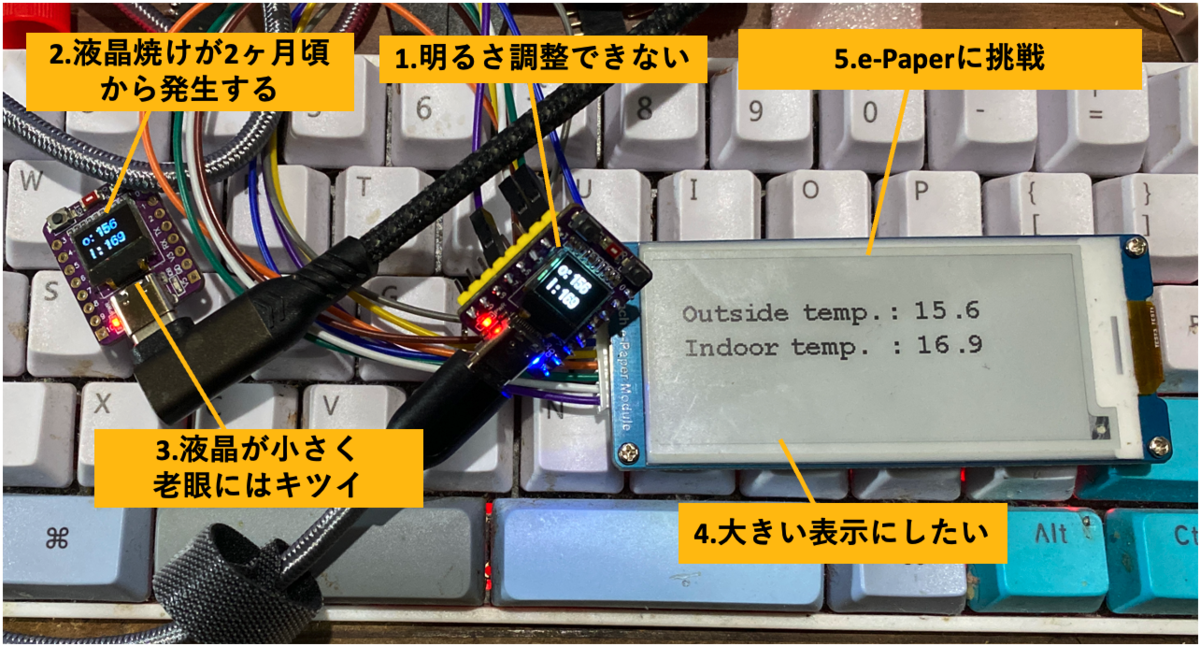

• 課題

  1. マイコンに接続している液晶基板（OLED）が白黒表示のみで、明るさの調整不可
  2. 焼き付きを防ぐために文字を10秒単位で移動させても、焼き付きが発生してしまう。
  3. 画面が小さく、老眼には見づらい。


• 改良点

  4. 画面を大きく（2.9インチ）する。
  5. 紙のように見えるe-Paperでの表示を試す。


• トライの経過

  ・2月8日

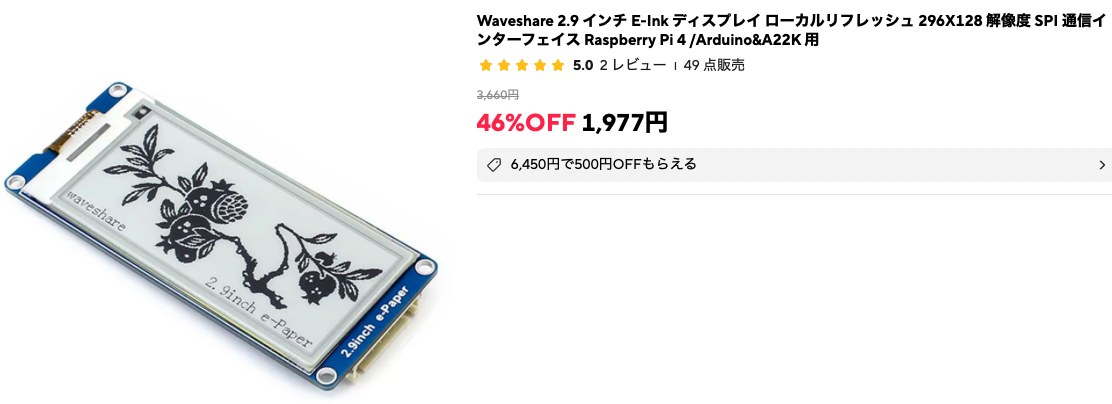

  　AliExpressから部品が届き、情報収集を開始。

  ・2月17日
  　メーカーから対象（白黒版）の資料を入手し、デモソフトで動作確認。

  ・2月18日
  　ビットバンギングでシリアル通信を実現し、ポート設定の自由度を向上。

  ・2月20日
  　等幅フォントをプロポーショナルフォント風に改良。

  ・2月22日
  　複数ファイルを扱うため、開発環境をArduino IDEからVisual Studio Codeへ変更。
  　Gitでソース履歴の管理を開始。

  ・2月23日

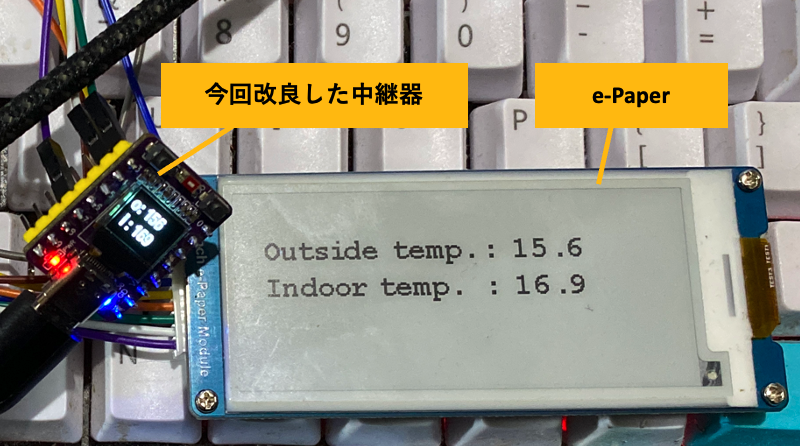

  　デモソフトから必要部分のみソースコードを抽出し、中継器へ移植しています

• 最後に

  今回は開発環境を変更したため、不慣れな操作が続き、
  少し大変でしたが、とりあえずe-Paperに表示できました。

  もう少し試行を重ねて内容がまとまりましたら、投稿します。


  ここまで読んでいただき、ありがとうございます。
