e-Paperの等幅フォントをプロポーショナルフォント風に

経緯

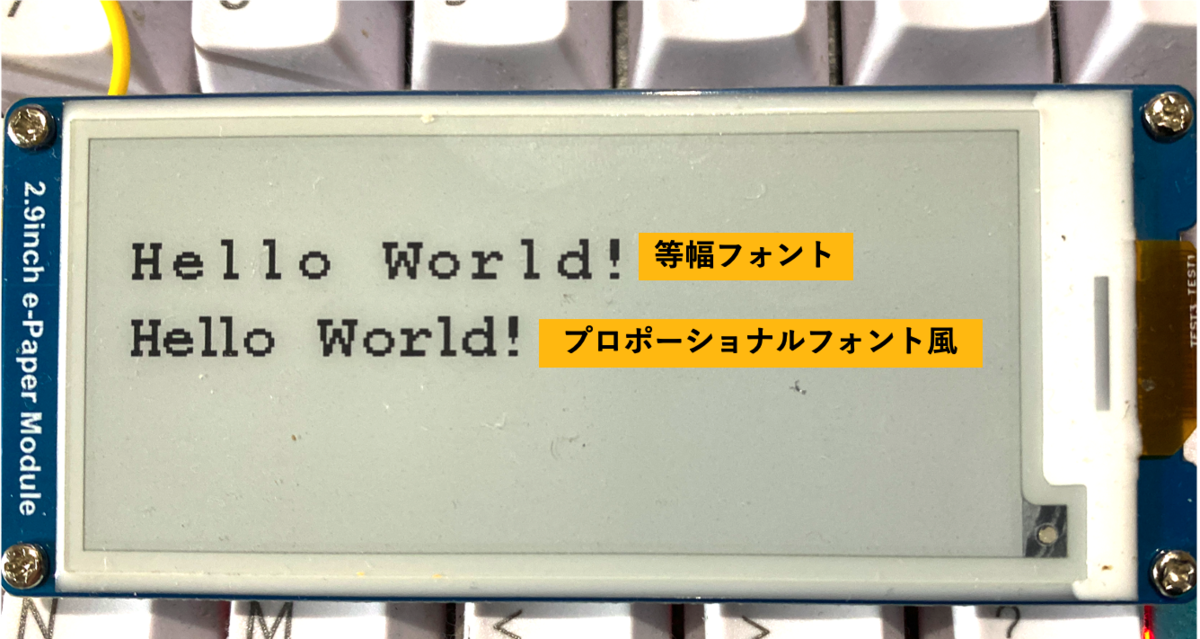

e-Paperプログラムに付属していた等幅フォント（モノスペースフォント）ですが、見栄えがあまり良くなかったため、プロポーショナルフォント風に改良してみました。

手順

１．構造体 sFONTに文字幅を指定するための lengthOffset を定義しました。8行目　

diff --git a/fonts.h b/fonts.h
index 3015167..164f8ca 100644
--- a/fonts.h
+++ b/fonts.h
@@ -48,6 +48,7 @@
 #include <stdint.h>

 struct sFONT {
+  const uint8_t *lengthOffset;　//等幅送りを少しだけ戻します
   const uint8_t *table;
   uint16_t Width;
   uint16_t Height

2.等幅フォントでは、次の文字の書き出し位置 refcolumn にフォント幅 font->Width を加算します。15行目

3.幅の狭い文字（例：i、l、I など）の場合は、送りを調整するため、refcolumn から定数 lengthOffsetの値を差し引きます。16行目

4.17〜19行目　幅の狭い文字（例：i、l、I など）が連続する場合は、送りをさらに戻して調整します。17〜19行目

diff --git a/epdpaint.cpp b/epdpaint.cpp
index 859b964..64e51a5 100644
--- a/epdpaint.cpp
+++ b/epdpaint.cpp
@@ -169,13 +169,13 @@ void Paint::DrawStringAt(int x, int y, const char* text, sFONT* font, int colore
     const char* p_text = text;
     unsigned int counter = 0;
     int refcolumn = x;
-
     /* Send the string character by character on EPD */
     while (*p_text != 0) {
         /* Display one character on EPD */
         DrawCharAt(refcolumn, y, *p_text, font, colored);
         /* Decrement the column position by 16 */
         refcolumn += font->Width;　　　　　　　　　　　　　　　//等幅送り
+        refcolumn -= font->lengthOffset[ *p_text - ' ' ]; //送りを戻す定数
+　　　　　if(*p_text == 'l' && *(p_text+1) == 'l') refcolumn -= 3;
+　　　　　if(*p_text == 'i' && *(p_text+1) == 'i') refcolumn -= 3;
+　　　　　if(*p_text == 'I' && *(p_text+1) == 'I') refcolumn -= 2;
         /* Point on the next character */
         p_text++;
         counter++;

5.文字幅指定用の lengthOffset は、ASCIIコード 0x20〜0x7F の範囲で定義しています。11〜17行目

6.sFONT 構造体の Font20 に、文字幅テーブル Font20_Length を追加しました。25行目

diff --git a/font20.cpp b/font20.cpp
index 70a220f..fd51c93 100644
--- a/font20.cpp
+++ b/font20.cpp
@@ -40,6 +40,18 @@
 #include <avr/pgmspace.h>

 // Character bitmaps for Courier New 15pt
+
+const uint8_t Font20_Length[] PROGMEM =
+{
+//0,1,2,3,4,5,6,7,8,9,a,b,c,d,e,f
+  1,5,1,1,1,1,1,1,1,1,1,1,1,1,1,1, //2
+  1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1, //3
+  1,2,3,1,2,1,2,1,3,3,1,1,1,1,3,3, //4
+  2,1,1,1,1,1,1,0,2,2,2,1,1,1,1,1, //5
+  1,2,3,2,2,4,3,2,3,5,4,4,3,2,2,2, //6
+  2,2,4,3,4,2,2,2,2,3,2,1,1,1,1,1  //7
+};
+
 const uint8_t Font20_Table[] PROGMEM =
 {
        // @0 ' ' (14 pixels wide)
@@ -2135,6 +2147,7 @@ const uint8_t Font20_Table[] PROGMEM =


 sFONT Font20 = {
+  Font20_Length,
   Font20_Table,
   14, /* Width */
   20, /* Height */

7.font24``font16``font12``font8も同様の構造にしました

以上です。最後まで読んでいただき、ありがとうございました。
