μA 電流測定とマルチメータ選びの失敗と解決

経緯

電圧・抵抗の測定にはスマートマルチメータ KM201 を使用し、

電流測定には MAS830B を使っていました。

しかし、MAS830B では、ESP32 や nRF52840 をリポバッテリー駆動した際の μA 単位の電流を測定することができませんでした。

• 電源線を切ってMAS830Bを割り込ませてみましたが、その時点でマイコンが停止してしまい、測定できません。どうやら シャント抵抗の値が高すぎる ようです




SANWA CD732で測定できました

・シャント抵抗で電圧降下はしますが、測定できると思い購入しました

　両端電圧 = 内部抵抗値 × 測定電流値 = 0.5Ω × 0.1A = 0.05V

　 機器電圧= リポバッテリー電圧 - 両端電圧 = 3.7V - 0.05V = 3.64V（問題なく稼働する）

ファンクション	レンジ	入力抵抗
直流電流	600.0μA	約50 Ω
	6000μA	約50 Ω
	60.00 mA	約0.5 Ω
	600.0 mA	約0.5 Ω
	6.000 A	約0.05 Ω
	15.00 A	約0.05 Ω

• 国内販売分は売り切れていたため、少し不安でしたが並行輸入品を購入しました

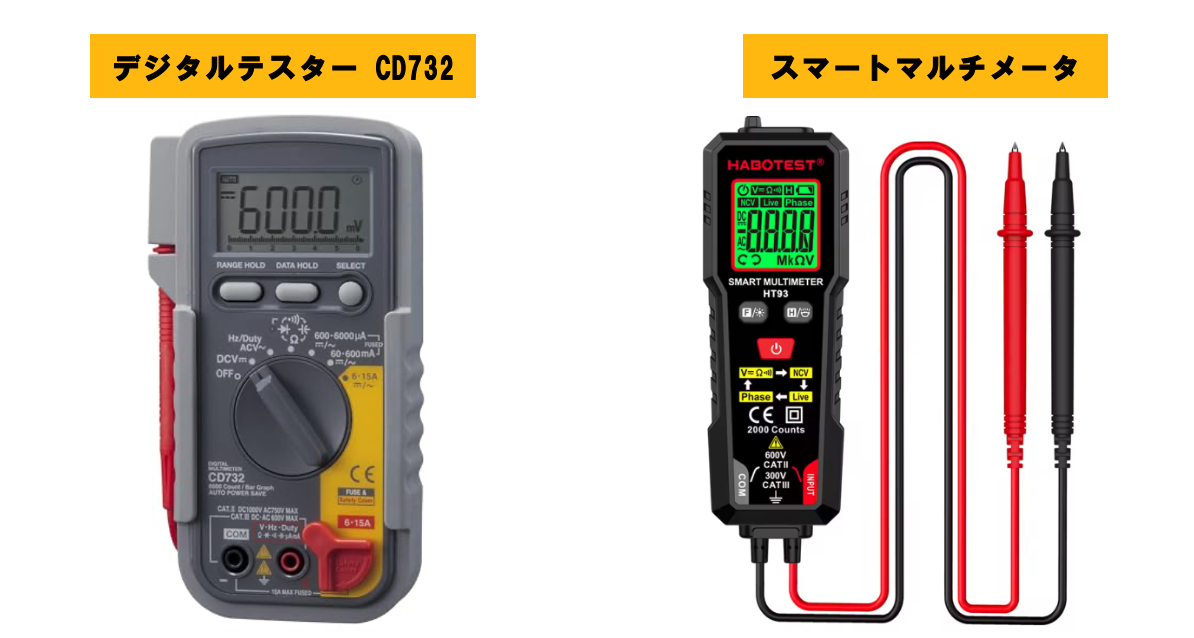

  デジタルテスター CD732 [並行輸入品]

実験風景

実測すると、56.6μAあたりで変化します

　　　　

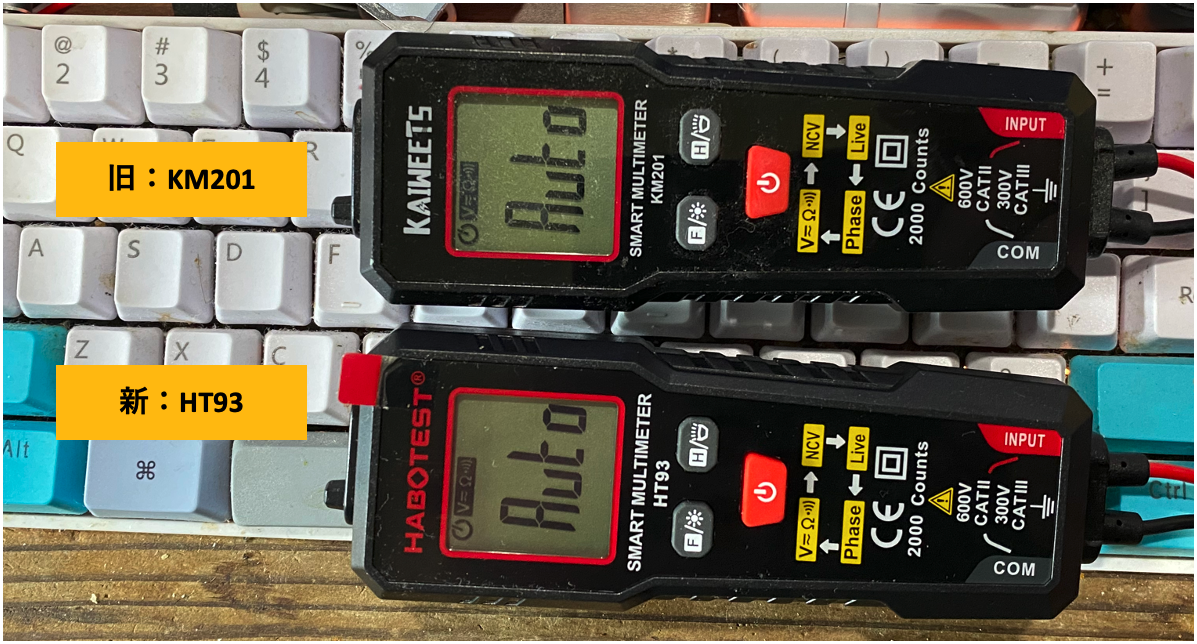

スマートマルチメータが買えない

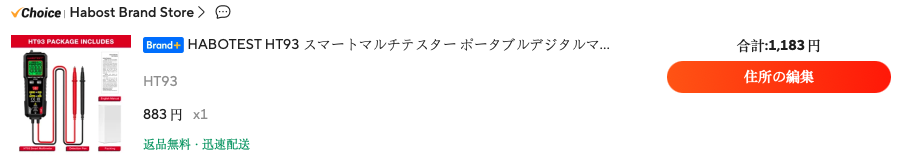

• • スマートマルチメータKM201は2026年1月時点でアマゾンで買えませんアリエクで同等品を購入しました（2026年1月6日）



以上です
