はじめに

素人がネットで調べながら作成しています。万が一、参考にされる場合は、必ず自己責任で実施してください



構想and妄想

車載用のサブバッテリー構想です

　　１．簡易ポータブル電源

　　２．走行充電　-車載バッテリーからの充電

　　　　　　　　　-太陽光パネルからの充電（9月3日：追記）

　　３．オルタネータ強化

　　

ささいな要求

・昨年、釣りの帰りにカップラーメンが食べたくなり、湯沸かし用にジェットボイルを購入しました。しかし、夏場に車内で使ってみると、暑くてとても耐えられず、電気式の湯沸かし器に切り替えたいと思いました。チョット説得力が乏しいですね...



構想案

① バッテリーの近くに、 70Aのヒューズを設置します
② 走行充電器の近くに、バッテリースイッチを取り付けます
③ 同じく走行充電器の近くに、50Aのブレーカーを設置し、サブバッテリーへ接続します
④ 走行充電器とサブバッテリーの間にアンダーソンコネクターを設け、簡単に分離できるようにします
⑤ サブバッテリーの近くに100Aのブレーカーを設置し、インバーターへ接続します
⑥ 電圧測定用ケーブルには、分割可能とするためのコネクターを設けます

⑦電圧電流を測定するためシャント抵抗を入れます

⑧60Aのブレーカーを設置します

⑨USB充電器追加しスイッチで出力切断

【8月13日更新】　USB充電器追加とスイッチで出力切断



8月9日　RED ODOさんから

・アイテムの見た目と印象を問われましたが。。。

　上手く回答できそうもないので、この記事を紹介しました

　　問い合わせ　回答したらクーポン



簡易ポータブル電源

7月14日　発注します

7月16日　シガーソケット関連追加

　　　　　　　



7月22日　ポータブル電源の部品変更

・購入品が届き始めて、気が付いたことが有ります

　　①線材22sqは固く小回りがききませんので18.6sqにしました

　　②バスバーがバッテリーボックスに収納できなかったため、代わりの品を探します

　　③購入したステップドリルでは直径が合わなかったため、

　　　専用径のホールソーを使うことにします

　　

7月28日　電圧センサ　ワイヤーの分割


・走行充電器と簡易ポータル電源を分離したく

　　①電線のコネクターはアンダーソンにしました

　　②電圧センサー線分割のため

　　　　　　　適合コード（0.08〜0.3sq）相当のものを使用しました



配線接続は圧着

・今回使いました圧着器

7月29日　組み付け

・配線図

　【8月7日更新】　USB充電器追加とスイッチで出力切断



・部品配置

　　バッテリーボックスの蓋に配置してみました

　　【8月7日更新】　USB充電器追加とスイッチで出力切断

　　　



・組み付けてみました

　　

　　

　　①コンバーターとバッテリーはアンダーソンコネクターで接続してあり、

　　　取り外し可能です

　　②インバーターは遠隔スイッチでオン・オフできるように、常に電源が入っている

　　　状態です。そこで、元電源スイッチを取り付けました。

　　③家庭用充電器、またはジムニーJB23に設置してある走行充電器に

　　　接続するためのコネクターです



8月7日　市販品と比較

・自作している途中で気づいたのですが、市販品があることを知り、簡単に比較してみました

　1.市販品のメリット

　　・部品、線材などは適量でよく、また、工具を買わなくて済み安価にできる

　　・USB端子が付いている

　2.デメリット

　　・せっかくカバーに入れているのに、バッテリー端子が露出しています

　　・電流計が付いていません

　

8月10日　作成

・買い物

走行充電

7月31日　取付け板の作成

ジムニーJB23の助手席足元に設置するため、取り付け用のベニヤ板を作成しました

　　





8月2日　ジムニーJB23に設置

・メインバッテリー付近にブレーカーを設置し、配線を助手席足元まで引き込みました

　　　



・走行充電器をベニヤ板に取り付けました

　ソーラー充電用の配線を引き込み次第、整理する予定です

　　　



ソーラーパネル

用意するもの
9月3日　組み立て

・車外に付けるのは、さすがに一人じゃ無理なので、JB23を買ったお店にお願いしました

　　

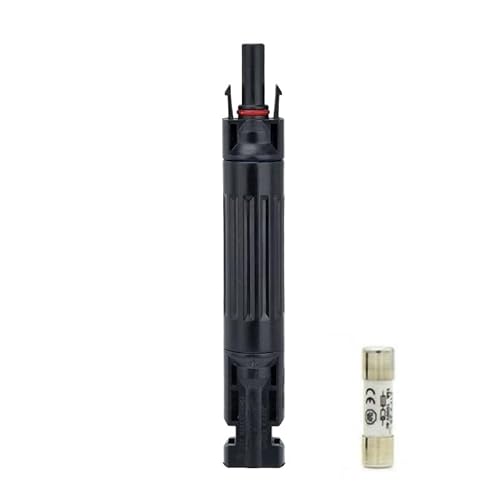

・車内作業はMC4コネクター端子と丸形端子の圧着です

　　



オルタネータ強化







ここまでご覧いただき、ありがとうございます
