はじめに

下記は作成記録で、失敗も含めてそのまま書いています。完成したら、まとめて投稿します

素人がネットで調べながら作成しています。万が一、参考にされる場合は、必ず自己責任で実施してください

構想and妄想

7月13日要旨投稿

・車載用のサブバッテリーを構想中です。あわせて、緑地で使用する分もまとめて、簡易ポータブル電源として持ち出せるようにする予定です



ささいな要求

・昨年、釣りの帰りにカップラーメンが食べたくなり、湯沸かし用にジェットボイルを購入しました。しかし、夏場に車内で使ってみると、暑くてとても耐えられず、電気式の湯沸かし器に切り替えたいと思いました。チョット説得力が乏しいですね...



構想案

① バッテリーの近くに、60Aのブレーカーを設置します
② 走行充電器の近くに、バッテリースイッチを取り付けます
③ 同じく走行充電器の近くに、50Aのブレーカーを設置し、サブバッテリーへ接続します
④ 走行充電器とサブバッテリーの間にアンダーソンコネクターを設け、簡単に分離できるようにします
⑤ サブバッテリーの近くに100Aのブレーカーを設置し、インバーターへ接続します
⑥ 電圧測定用ケーブルには、分割可能とするためのコネクターを設けます

⑦電圧電流を測定するためシャント抵抗を入れます

【7月29日更新】

ポータブル電源

7月14日　発注します

7月16日　シガーソケット関連追加

　　

　　　　　　　

    • 2極超小形単頭ジャック ストレート 丸型 メス
      • 電圧測定用ケーブルを分離するために使用します。使用しないときは、バッテリーボックス内に保管しておきます

　　　　　　　　【7月28日】改良：ジャックからエーモンの2極カプラーに換えました

7月17日　ポータブル電源回路改修





7月22日　ポータブル電源の部品変更

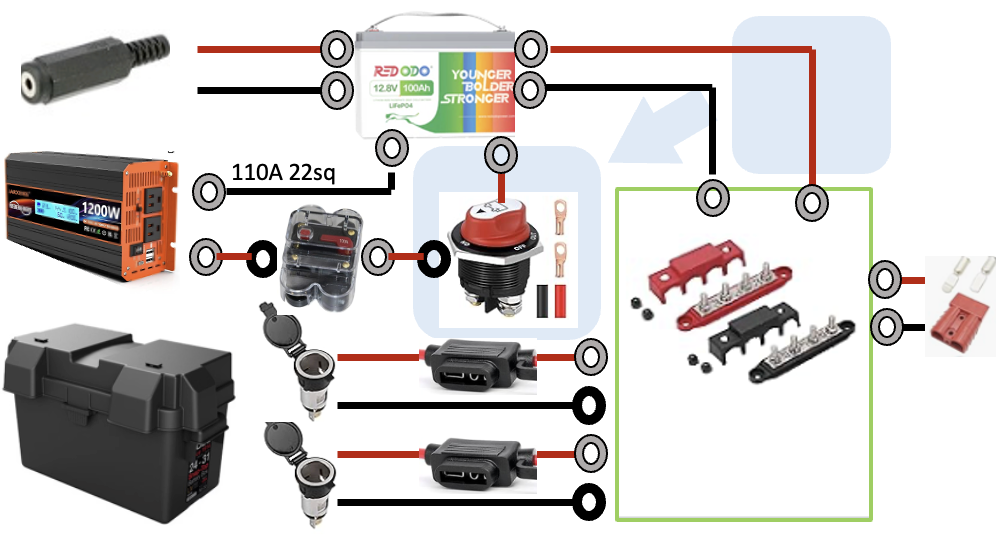

・図の構成は、上部が蓋、下部がバッテリーで、その間に配線の出入り口があります

　【7月29日更新】

　　

・購入品が届き始めて、気が付いたことが有ります

　　①線材22sqは固く小回りがききませんので2本線（14sqと10sq）にします

　　②バスバーがバッテリーボックスに収納できなかったため、代わりの品を探します

　　③購入したステップドリルでは直径が合わなかったため、

　　　専用径のホールソーを使うことにします

　　④圧着端子のサイズが合わなかったので、別のものを買い直します



7月28日　電圧センサ　ワイヤーの分割


・走行充電器と簡易ポータル電源を分離したく

　　①電源線はアンダーソンコネクタにしました

　　②電圧センサー線分割のため

　　　いくつか試してみましたが、最終的にエーモンのカプラーを採用

　　　1回目：イヤホンジャック

　　　　　　　接点面積が小さいので不採用

　　　2回目：DC電源コネクタ 外径5.5mm 内径2.1mm

　　　　　　　振動や温度変化の影響によるハンダクラックが心配だったため、不採用

　　　3回目：エーモン接続コネクター AV(S)0.2~0.5sq

　　　　　　　2本の線をつなぐ際に接続ミスの恐れがあったので、採用は見送りました

　　　4回目：エーモンの2極カプラーには、

　　　　　　　適合コード（0.08〜0.3sq）相当のものを使用しました





配線接続は圧着

・今回使いました圧着器

    • 電圧センサー線を分割するために、エーモン製の2極カプラーに付属する小型端子を圧着する際に使用しました。QiやXH


      コネクタなどの小さな端子の圧着も、これ一本で対応しています

      ENGINEER エンジニア 精密圧着ペンチ PA-24

      ENGINEER エンジニア 精密圧着ペンチ PA-24

      • エンジニア(ENGINEER)
      Amazon



7月29日　組み付け

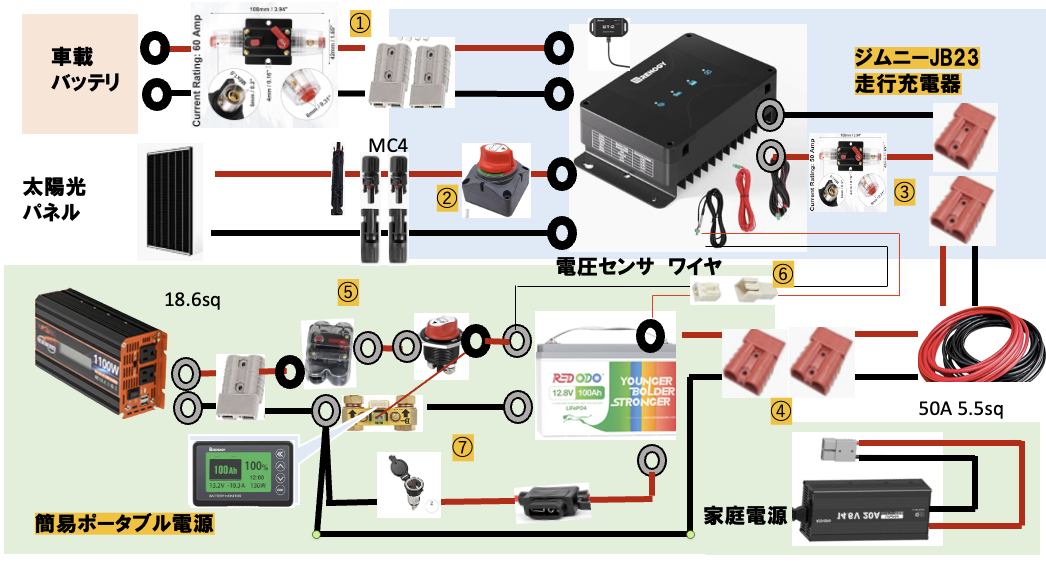

・配線図

　　



・部品配置

　　バッテリーボックスの蓋に配置してみました

　　

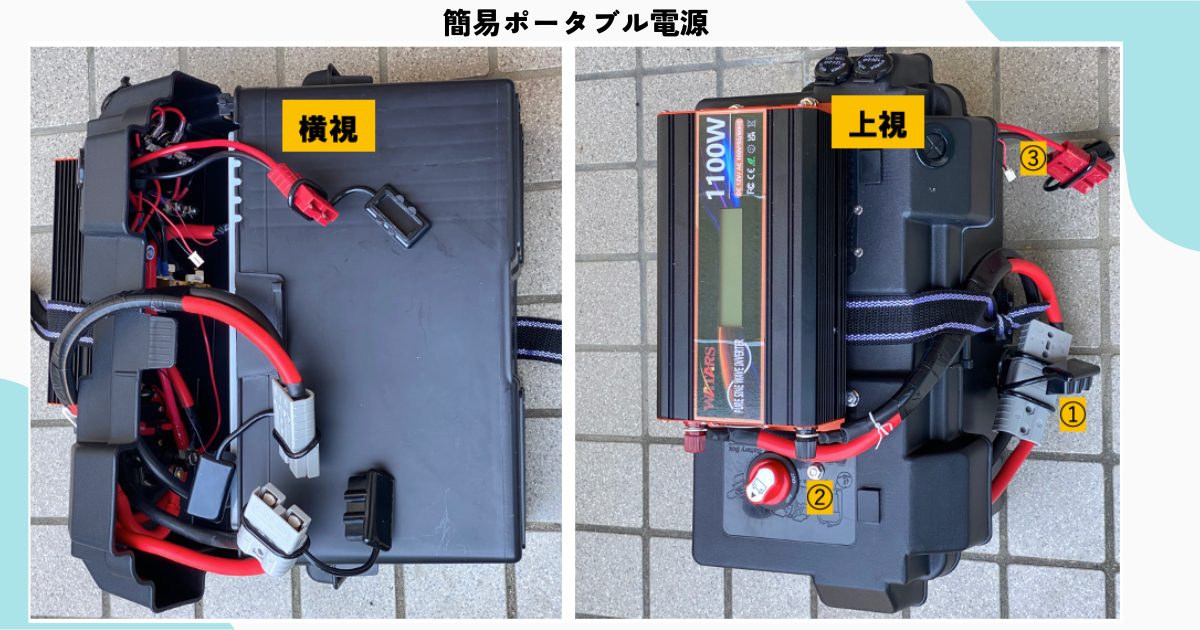

・組み付けてみました

　　

　　

　　①コンバーターとバッテリーはアンダーソンコネクターで接続してあり、

　　　取り外し可能です

　　②インバーターは遠隔スイッチでオン・オフできるように、常に電源が入っている

　　　状態です。そこで、元電源スイッチを取り付けました。

　　③家庭用充電器、またはジムニーJB23に設置してある走行充電器に

　　　接続するためのコネクターです



7月30日　バッテリーモニターの待機電気

・釣行専用のジムニーJB23に搭載するため、年間で使用するのは数回程度です。通常は休眠状態にあるため、サブバッテリーの電力消費はできるだけ抑えたいと考えています



・仕様書では、自己消費電流は10〜15mA、待機時の消耗電流は1〜2mAとされています。
それほど電力を消費しているわけではないため、特に問題はないと判断しています。
それでも気になる場合は、バッテリーとB+ケーブルの間にスイッチを設けるのが良いと考えています



走行充電

7月31日　取付け板の作成

・ジムニーJB23の助手席足下に設置します。そこに取付けるためのベニヤ板を作成しました



ここまでご覧いただき、ありがとうございます
