はじめに

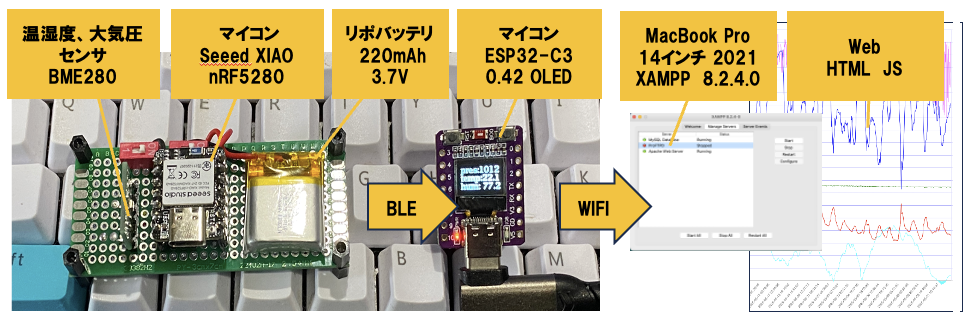

- マイコンはArduino開発環境を使用しています。サーバはWebサーバで、PHPとJavaScriptを用いて構築しているため、MacでもWindowsでも動作します。マイコンからのデータをMacBookのPHPサーバに取り込み、Web上でグラフとして表示できるようにしました。
- 作り方の詳細は、過去の記事をご参照いただければ幸いです

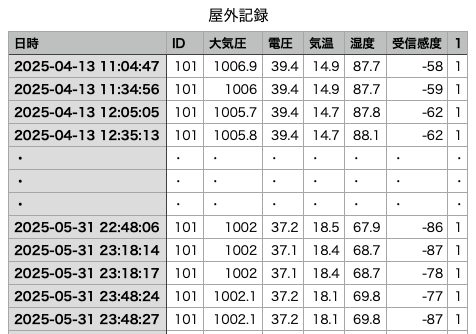

- 4月13日から5月31日まで記録してみました

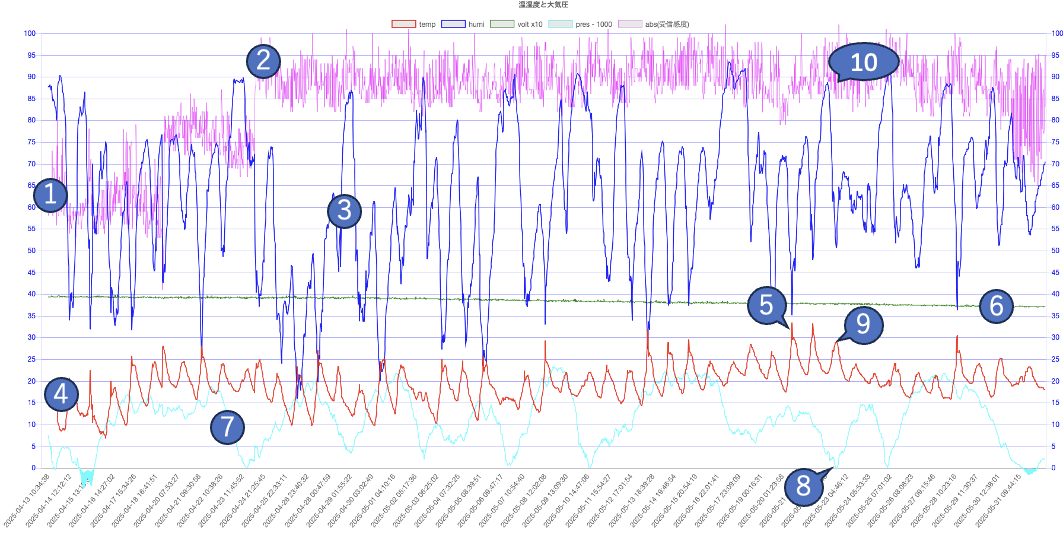

観察
- 受信感度（紫線グラフ）
- マイナス値だとグラフに合わせづらいため、値を反転させて表示しています。なお、このグラフでは、値が低いほど良く、高いほど悪いことを示しています

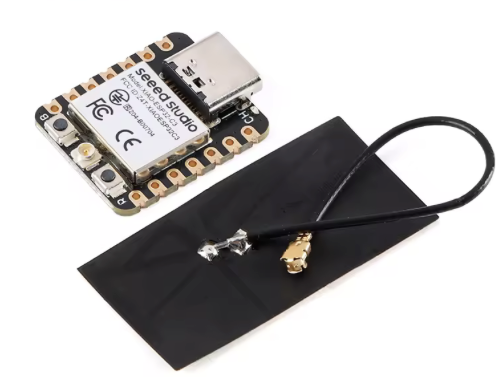

- 外部アンテナを付けて受信していました（グラフ中の①を参照）
- 外部アンテナは使用していませんが、液晶表示ありのマイコンに変更しました（グラフ中の②を参照）
- 湿度（青線グラフ）
- 夜は湿度が上がり、昼間は下がります（グラフ中の③を参照）
- 昼夜を問わず湿度が80を超えている場合は、雨が降っていることが多いです
- 気温（赤線グラフ）
- 晴れていると昼夜の寒暖差が大きいです（グラフ中の④を参照）
- 11時過ぎになると測定器に直射日光が当たり、測定値が高くなります。この“ヒゲ”現象が起こらない場合は、曇っていることが多いです（グラフ中の⑤を参照）
- 電圧（緑線グラフ）
- 測定器のリポバッテリー電圧を、見やすくするために10倍にして表示しています（グラフ中の⑥を参照）
- 大気圧（水色線グラフ）
- 値から1,000ヘクトパスカルを引いて表示しています（グラフ中の⑦を参照）
- グラフの見方の一例
- 気圧が低い（グラフ中の⑧を参照）日は曇っているので、11時過ぎに一瞬気温が上がる“ヒゲ”（⑨を参照）が出ず、そのぶん湿度が高く（⑩を参照）なります
これから
- 外気測定マイコンにソーラ発電機能追加できるか検討してみます
- ソーラパネルを設置
- バッテリー電圧が3.5V以下になったら充電を開始し、4.1Vに達したら停止します
- 受信機マイコンの液晶が2ヶ月ぐらい使用すると暗くなってくる
- ボタンを押したときだけ液晶表示するように変更する
最後までお読みいただき、ありがとうございました
