温湿度と大気圧を　Macに入れ　グラフ化

はじめに

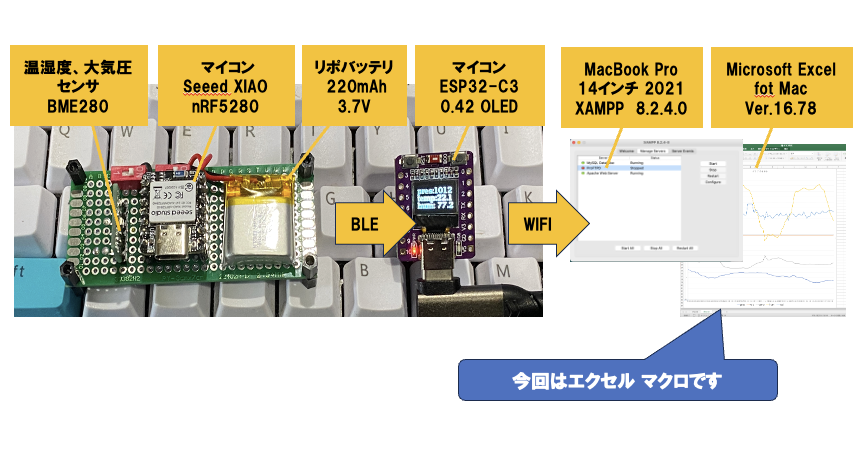

Macに温湿度と気圧のデータを取り込んで、グラフ表示を行います。今回はExcelマクロの部分です

エクセルマクロ

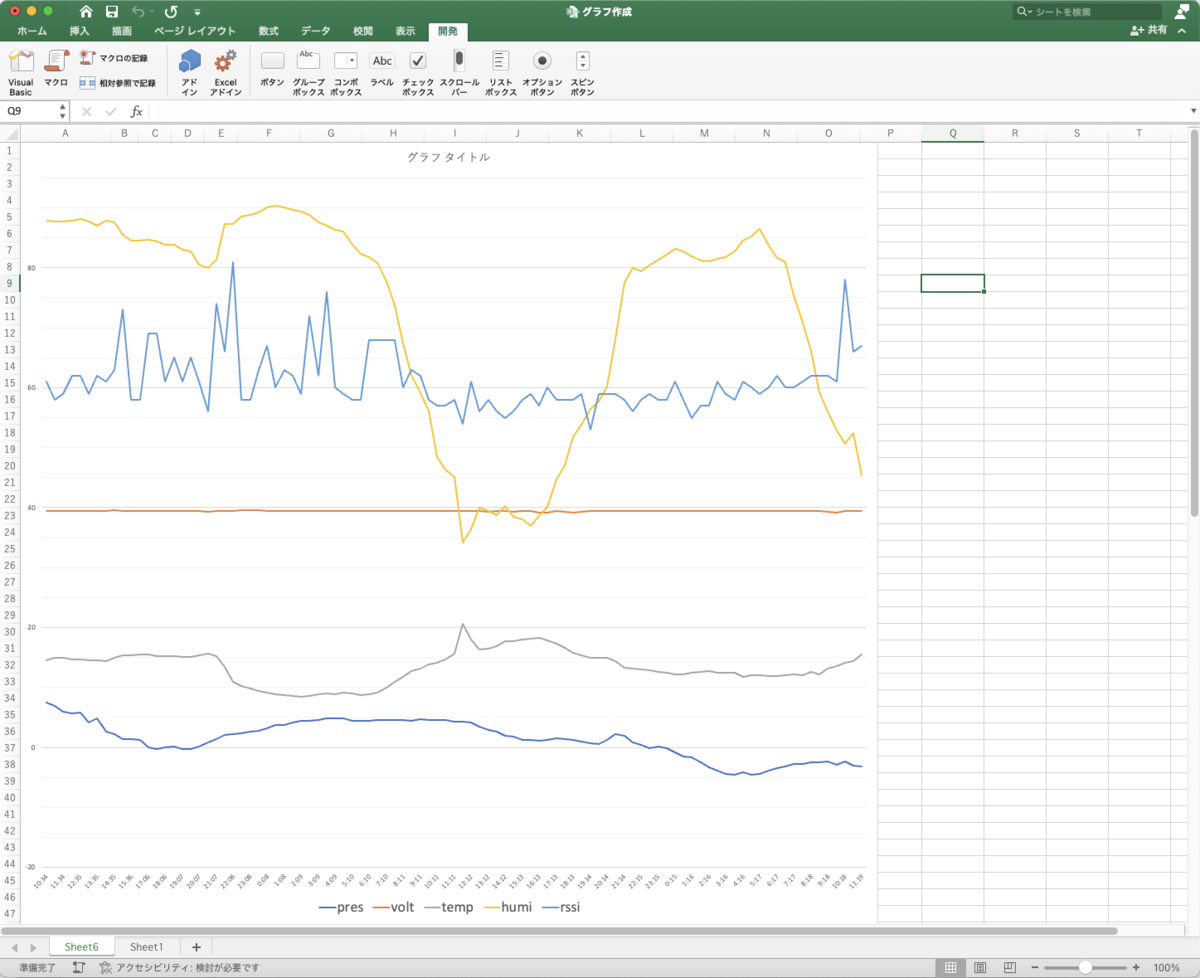

出来上がり

マクロ

これは「マクロの記録」機能で手作業を記録したものです。表示するデータ系列や収集期間など、まだ追加や調整が必要だと思いますが、別の作業をしているうちに忘れてしまいそうなので、備忘録としてここに残しておきます

Sub Macro7()
    '新規シート作成
    ActiveWorkbook.Worksheets.Add

    'CSV読み込み
    With ActiveSheet.QueryTables.Add(Connection:= _
        "TEXT;/Applications/XAMPP/xamppfiles/htdocs/to/savedir/xiao.csv", Destination _
        :=Range("$A$1"))
        .Name = "xiao"
        .FieldNames = True
        .RowNumbers = False
        .FillAdjacentFormulas = False
        .PreserveFormatting = True
        .RefreshOnFileOpen = False
        .RefreshStyle = xlInsertDeleteCells
        .SavePassword = False
        .SaveData = True
        .RefreshPeriod = False
        .TextFilePromptOnRefresh = False
        .TextFilePlatform = 10001
        .TextFileStartRow = 1
        .TextFileParseType = xlDelimited
        .TextFileTextQualifier = xlTextQualifierDoubleQuote
        .TextFileConsecutiveDelimiter = False
        .TextFileTabDelimiter = False
        .TextFileSemicolonDelimiter = False
        .TextFileCommaDelimiter = True
        .TextFileSpaceDelimiter = False
        .TextFileColumnDataTypes = Array(1, 1, 1, 1, 1, 1, 1, 1)
        .TextFileTrailingMinusNumbers = True
        .Refresh BackgroundQuery:=False
    End With

    '大気圧を1000引く
    Columns("C:C").Select
    Selection.Copy
    Application.CutCopyMode = False
    Range("K1").Select
    ActiveCell.FormulaR1C1 = "=RC[-8]-1000"

    '受信感度がマイナスなので絶対値変換する
    Range("L1").Select
    Application.CutCopyMode = False
    ActiveCell.FormulaR1C1 = "=ABS(RC[-5])"

    '読み込んだデータ数を求める
    lastRow = Cells(1, 1).End(xlDown).Row

    '作成した、大気圧と受信感度の変換書式を全てのデータに反映
    Range("K1:L1").Select
    Selection.AutoFill Destination:=Range("K1:L" & lastRow), Type:=xlFillDefault

    Columns("K:K").Select
    Selection.Copy
    Columns("C:C").Select
    Columns("B:B").Select
    Selection.PasteSpecial Paste:=xlPasteValues, Operation:=xlNone, SkipBlanks _
        :=False, Transpose:=False

    Columns("C:C").Select
    Application.CutCopyMode = False
    Selection.Delete Shift:=xlToLeft

    'K列を値としてコピー
    Columns("K:K").Select
    Selection.Copy
    Columns("L:L").Select
    Selection.PasteSpecial Paste:=xlPasteValues, Operation:=xlNone, SkipBlanks _
        :=False, Transpose:=False

    'F列からK列まで削除
    Columns("F:K").Select
    Range("K1").Activate
    Application.CutCopyMode = False
    Selection.Delete Shift:=xlToLeft

    '値の名称を１行目にいれる
    Rows("1:1").Select
    Selection.Insert Shift:=xlDown, CopyOrigin:=xlFormatFromLeftOrAbove
    Range("B1").Select
    ActiveCell.FormulaR1C1 = "pres"
    Range("C1").Select
    ActiveCell.FormulaR1C1 = "volt"
    Range("D1").Select
    ActiveCell.FormulaR1C1 = "temp"
    Range("E1").Select
    ActiveCell.FormulaR1C1 = "humi"
    Range("F1").Select
    ActiveCell.FormulaR1C1 = "rssi"

    '日付を数値に変換
    Columns("A:A").Select
    Selection.NumberFormatLocal = "h:mm;@"

    'グラフ作成
    Columns("A:F").Select
    ActiveSheet.Shapes.AddChart2(227, xlLine).Select

    Selection.Left = 101
    Selection.Top = 0
    ActiveChart.ChartArea.Select
    ActiveSheet.Shapes("グラフ 1").IncrementLeft -149
    ActiveSheet.Shapes("グラフ 1").IncrementTop -319

    ActiveSheet.Shapes("グラフ 1").ScaleWidth 2.3138888889, msoFalse, _
        msoScaleFromTopLeft
    ActiveSheet.Shapes("グラフ 1").ScaleHeight 3.3726851852, msoFalse, _
        msoScaleFromTopLeft

    ActiveChart.Legend.Select
    Selection.Format.TextFrame2.TextRange.Font.Size = 18

        ActiveChart.ChartArea.Select
    ActiveSheet.Shapes("グラフ 1").ScaleWidth 1.2412965186, msoFalse, _
        msoScaleFromTopLeft
    ActiveSheet.Shapes("グラフ 1").ScaleHeight 1.2944406314, msoFalse, _
        msoScaleFromTopLeft
    ActiveChart.Axes(xlValue).Select
    ActiveChart.Axes(xlValue).CrossesAt = 0
    ActiveChart.Axes(xlValue).CrossesAt = -20
    ActiveChart.Axes(xlValue).MinimumScale = -20
    ActiveChart.Axes(xlValue).MaximumScale = 95
    ActiveChart.Axes(xlValue).MinorUnit = 5
    ActiveChart.ChartArea.Select
    ActiveChart.Axes(xlValue).Select
    ActiveChart.Axes(xlValue).HasMinorGridlines = True

End Sub
